モデルの説明:
|
モデル |
RB -3-060-11 |
RB -3-018-12 |
RB -3-025-13 |
RB -3-037-14 |
RB -3-055-15 |
|
電源50 Hz |
三相380 V |
三相380 V |
三相380 V |
三相380 V |
三相380 V |
|
ファンパワー |
60W |
180W |
250W |
370W |
550W |
|
最大風量 |
4m3/min |
6.8m3/min |
8.4m3/min |
11m3/min |
14m3/min |
|
ふうあつ |
412Pa |
450Pa |
850Pa |
850Pa |
1050Pa |
|
換気口仕様 |
67x47mm |
70x67mm |
75x53mm |
102x52mm |
76x78mm |
|
重量(約) |
10kg |
13.5kg |
13.5kg |
17kg |
20kg |
|
モデル |
RB -3-075-16 |
RB -3-1.1-17 |
RB -3-1.5-18 |
RB -3-2.2-19 |
RB -3-3-20 |
|
電源50 Hz |
三相380 V |
三相380 V |
三相380 V |
三相380 V |
三相380 V |
|
ファンパワー |
750W |
1.1kW |
1.5kW |
2.2kW |
3kW |
|
最大風量 |
20m3/min |
22m3/min |
23m3/min |
24m3/min |
25m3/min |
|
さいだいふうあつ |
1250Pa |
1.7kPa |
1.9kPa |
2.1kPa |
2.3kPa |
|
換気口仕様 |
102x78mm |
115x115mm |
115x115mm |
190x190mm |
190x190mm |
|
重量(約) |
24kg |
28kg |
33.5kg |
36.5kg |
44kg |
注:モータ使用環境は温度-10 oC≦40℃、湿度≦85%である;50/60 Hz、F級絶縁、IP 54保護、120 oC超温保護装置内蔵
耐温風機の概略図
耐温ファン寸法図

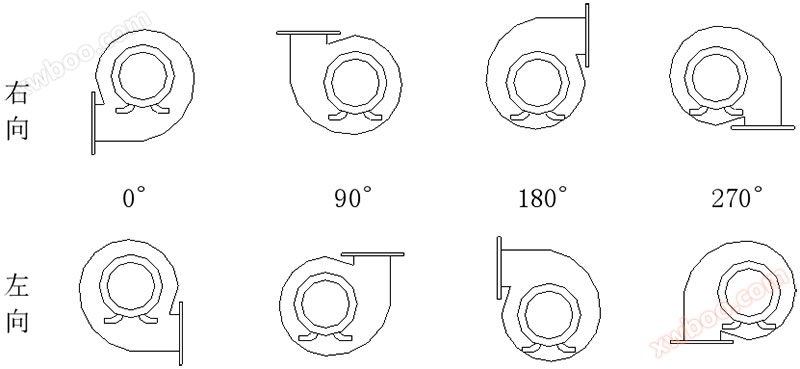

耐温ファン出口角度
注意:予定されている吹き出し口の角度は左、右0°、90°、180°、270°角度が合わない場合は、ユーザーがカスタマイズを要求することができます。
